021-56479076 021-59591768本机集机械、气于一体的自动整理塑料瓶专用设备,对于各种规格的圆形塑料瓶均能自动理顺和输送。出瓶速度采用无级调速,调速平稳可靠,操作方便,符合GMP规范。
本机即可单机使用,又能与其他制药机械组成瓶装包装生产流水线。本机广泛应用于医药化工、食品、保健品等行业,有效地减轻操作人员的劳动强度提高生产率及产品的标准化。
021-56479076
技术参数及配置
1、ZLB-A自动理瓶机
概述:
本机集机械、气于一体的自动整理塑料瓶专用设备,对于各种规格的圆形塑料瓶均能自动理顺和输送。出瓶速度采用无级调速,调速平稳可靠,操作方便,符合GMP规范。
本机即可单机使用,又能与其他制药机械组成瓶装包装生产流水线。本机广泛应用于医药化工、食品、保健品等行业,有效地减轻操作人员的劳动强度提高生产率及产品的标准化。
主要特点:
本机主要由储瓶、理瓶、筛动、出瓶及气动装置等机构成,传动部分以机械为主,电机采用齿轮减速电子调速电动机进行无级调速,并配有气动装置。对理瓶的正确率实行双保险。
本机的主运动是将塑料瓶存入储瓶箱,经过筛动塑料瓶自动进入理瓶区,通过理瓶盘旋转整理,使瓶子正向直立逐个推向出瓶机构有序的送往下道工序。本机适用不同生产的速度要求,运转状态,机器自动理瓶,并能实现满瓶时自动停机、缺瓶时自动开机理顺功能。
技术参数:
生产能力:20-120瓶/分
瓶子规格:15-200毫升
电压:220伏
频率:50赫兹
功率:170瓦
压缩空气:03-06兆帕
重量:140千克
外形尺寸:1160×800×980毫米
自动理瓶机主要配置表
设备名称 品名 产地 备注
ZLB-A
自动理瓶机 调速电机 北京VTV
电动机 上海台崎
光电开关 韩国AUTONICS
转换开关 正泰

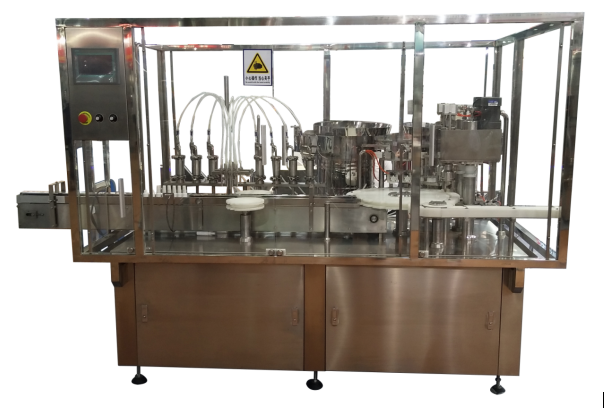

2、XS-GPWJ高速喷雾剂灌装旋盖机
喷雾剂灌装旋盖机:主要适用于制药及化妆品行业圆型塑料瓶及玻璃瓶的上盖旋盖作业。该设备采用气缸加盖方式,模具夹紧定位,具有更换规格简单方便特点,该机传动采用机械传动,传动准确、平稳,具有损耗低,工作平稳,产量稳定等优点,触摸屏、PLC智能控制,操作简单,人机对话方便;可与前端分装机联线作业,特别适用于批量生产。本机工作台面以不锈钢材料防护,整机符合GMP要求。
设备运行原理:理瓶-喷雾剂灌装旋盖机:
1、通过理瓶机整理好瓶子送到平板输送带上。
2、输送带运行瓶子到设定位置进行灌装。
3、灌装完成又通过输送带运行瓶子到转盘模具里面。
4运行到设定位置,光纤检查到瓶子,气缸工作把瓶子加到瓶子上(没有瓶子不会加盖)。
5、瓶子走到下一工位进行旋盖。
6、通过输送带把成品输送到下一工序。(本设备具有无瓶不加盖,旋盖松紧度可调,产量计数功能。)

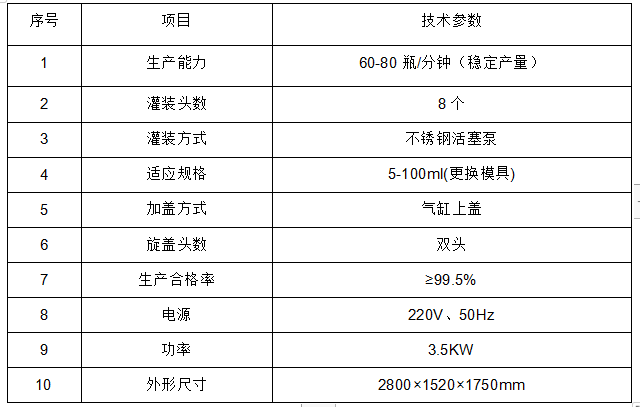

灌装机主要技术参数
序号 项目 技术参数
1 生产能力 60-80瓶/分钟(稳定产量)
2 灌装头数 8个
3 灌装方式 不锈钢活塞泵
4 适应规格 5-100ml(更换模具)
5 加盖方式 气缸上盖
6 旋盖头数 双头
7 生产合格率 ≥99.5%
8 电源 220V、50Hz
9 功率 3.5KW
10 外形尺寸 2800×1520×1750mm

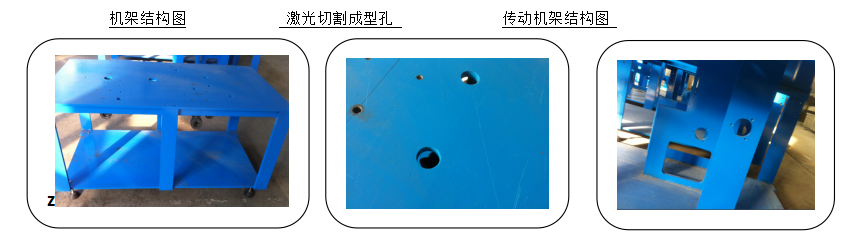

性能综述:1.机架结构:采用整体钢质框架(以前采用焊接成型机架,容易变形),螺母定位。特点:防止硬力变形。表面涂层烤漆防生锈。
机械部件情况
我们在材料运用,加工精度,热处理要求和加工件质量检验是至关重要。我们不惜工本加工稳定的精益求精,均采用高精度进口加工中心加工成型,材料选择优中求优,在质量把关上,严上加严,确保机器长期使用的稳定的高产量。
设备机架:碳钢底板用1.2mm SUS304钢板择包,台面由1.2mm不锈钢亚光面板,立柱SS304不锈钢板
配管可动部硅橡胶软管
所有管路为自动氩弧焊焊接并所有内外表面机械抛光或电抛光
所有与介质接触的管道为316L材质

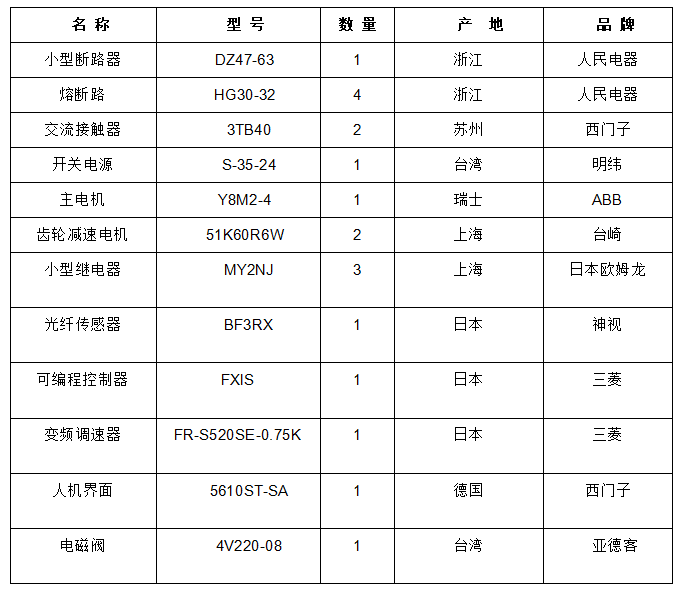

主要电器配置:
名 称 型 号 数 量 产 地 品 牌
小型断路器 DZ47-63 1 浙江 人民电器
熔断路 HG30-32 4 浙江 人民电器
交流接触器 3TB40 2 苏州 西门子
开关电源 S-35-24 1 台湾 明纬
主电机 Y8M2-4 1 瑞士 ABB
齿轮减速电机 51K60R6W 2 上海 台崎
小型继电器 MY2NJ 3 上海 日本欧姆龙
光纤传感器 BF3RX 1 日本 神视
可编程控制器 FXIS 1 日本 三菱
变频调速器 FR-S520SE-0.75K 1 日本 三菱
人机界面 5610ST-SA 1 德国 西门子
电磁阀 4V220-08 1 台湾 亚德客
