SC-103B高速圆瓶贴标机（图片仅供参考）

1、概述

本方案能满足客户对生产线贴标生产中关于所有GMP 、安全、健康、环境的要求事项，主要完成产品的贴标打码等功能。该设备采用德国西门子PLC控制、安川步进电机电机驱动、金刚砂驱动辊，具有高速度、高精度、高稳定性、耐用、使用灵活等优点，可以极大提高生产效率，节约成本。本公司生产的贴标机主要适用于日化、医药、农化、保健品、食品、化工、电器等行业各类生产线上产品的圆周（周标）贴标等，且可以选配喷码机、印字机在贴标时同步打印生产日期、批号、有效期等信息。该机采用光电检测，触摸屏控制的（变频速度），具有贴标准确、精度高的优点，同时具有无物不贴标，标头出来长短无需移动检标电眼触摸屏控制调整，节约人工调整时间、自动检测等功能。

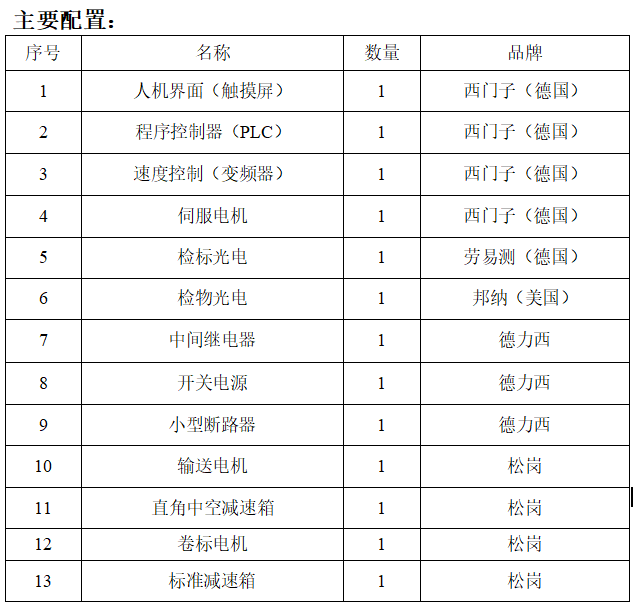

2、主要组成部分

1.1.送标器；

1.2.不锈钢机柜；

1.3.中文触控操作界面；

1.4.电气控制系统

3、技术参数

贴标速度 ： 50-260件/分（具体与被贴物和标签尺寸有关）

贴标精度 ：±1mm（未计被贴物和标签误差）

出标速度  ：3～35米/分钟

输送带速度：5～25米/分钟

主机方向  ：左→右或右→左

被贴物的大小：根据客户要求

外形尺寸  ： 约L2000×W1100×H1770 ( mm)

适用标签 ： 不干胶单排卷装透明/不透明标签，半透明格拉辛底  纸；标签卷内径φ76.2mm、最大标签卷外径φ340mm；标签底纸宽度16 mm～200mm

重   量   ： 约200kg

电   源   ： AC220V±5%  50/60Hz

气   源   ： 0.4～0.7Mpa

使用环境相对温度： 0～50℃

使用相对湿度    ： 15～90%

4、功能特点

整个电控系统由PLC控制，中文触控操作界面，非常方便、直观。

输送带、分瓶器、卷标机构采用单独可调节电机驱动。贴标头可多方向调节，方便操作。

贴标位置和挡杆可根据被贴物的尺寸调节，适应多种产品用同一台机器贴标。

采用对射电眼的方式，能确保稳定的检测出物体，而不受表面的颜色、反光高低不平等因素的影响，从而保证贴标的稳定，不出错。

所有配件包括机柜、输送带、挡杆甚至小螺丝全部采用不锈钢或铝型材材料制作，不生锈，无污染之扰，确保符合环境要求。

所有系统控制元器件全部经过严格入厂考核试验，确保各项功能稳定、可靠。

本机的工作状态及故障，都有提醒警示功能，使操作、维修更为方便。

系统具有参数手动和自动设置功能，自动设置功能能自动设置预出标长度，能自动把预出标长度设置到最佳，不需要人工多次设置，节约调试时间。
